S系列斜齿-蜗轮蜗杆减速机

产品概述:

1、S斜齿轮蜗杆减速机具有很高的科技含量,有斜齿轮与蜗轮蜗杆结合一体传动,提高该机力矩与效率。
2、S斜齿轮蜗杆减速机表面凹凸具有散热作用,吸振强,低温升,低噪音;该机密封性能好,对工作环境适应性强。
3、S系列产品规格齐全,转速范围广,通用性好,适应各种安装方式,性能安全可靠寿命长,实施了国际标准要求。
4、斜齿轮蜗轮减速机传动精度高,特别适应在有频繁启动的场合工作,可连接各类减速器及配置各类型电机驱动,可安装在90度传动操作位置。
5、S系列减速机关键零部件采用了高耐磨材料,并经过特种热处理,具有加工精度高,传动平稳、体积小承载能力大、寿命长等特点。
6、斜齿轮减速机可配置各种类电机,形成了机电一体化,保证了产品使用质量特征。














温馨提示:建议压缩文件下载,PDF打开较慢!

性能特点:

1、斜齿轮和蜗轮组合,结构紧凑,减速比大。

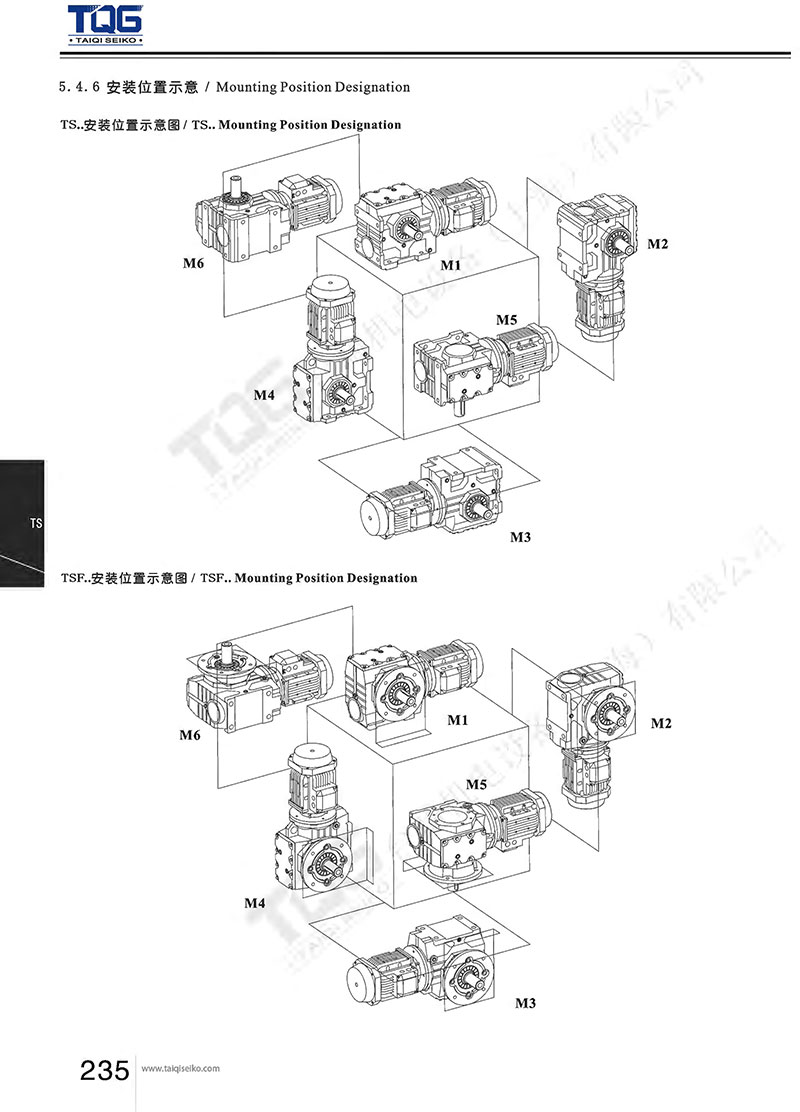

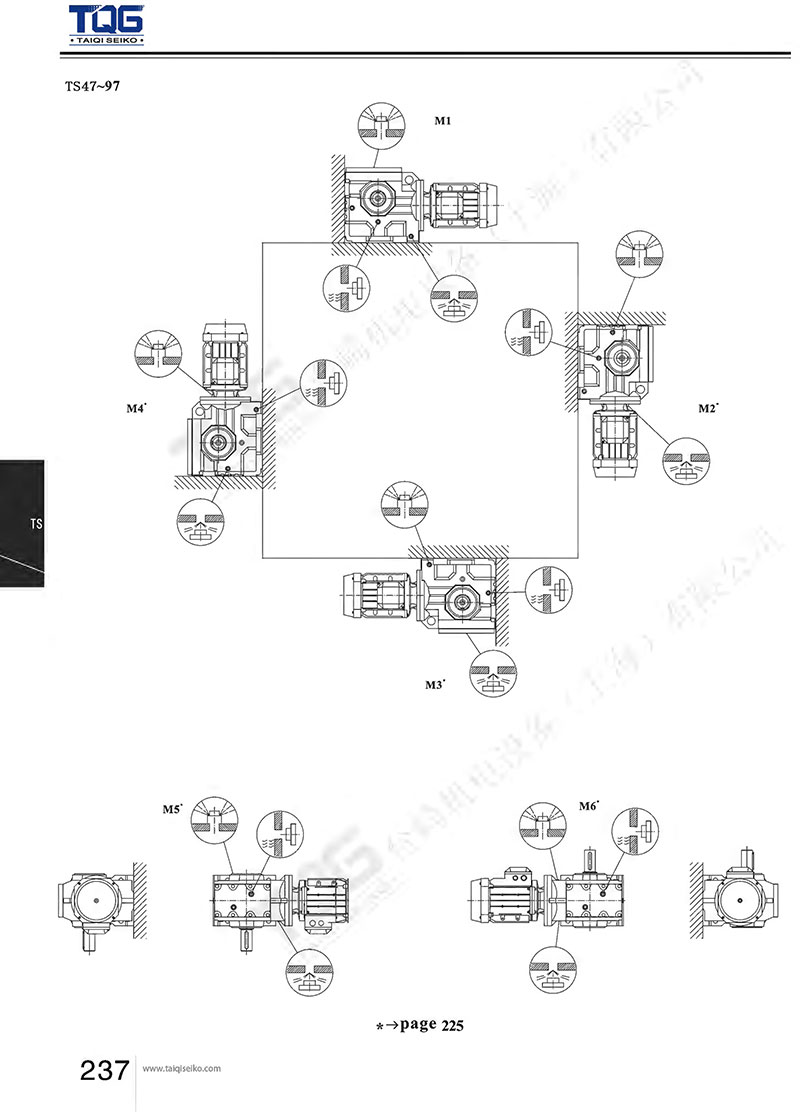

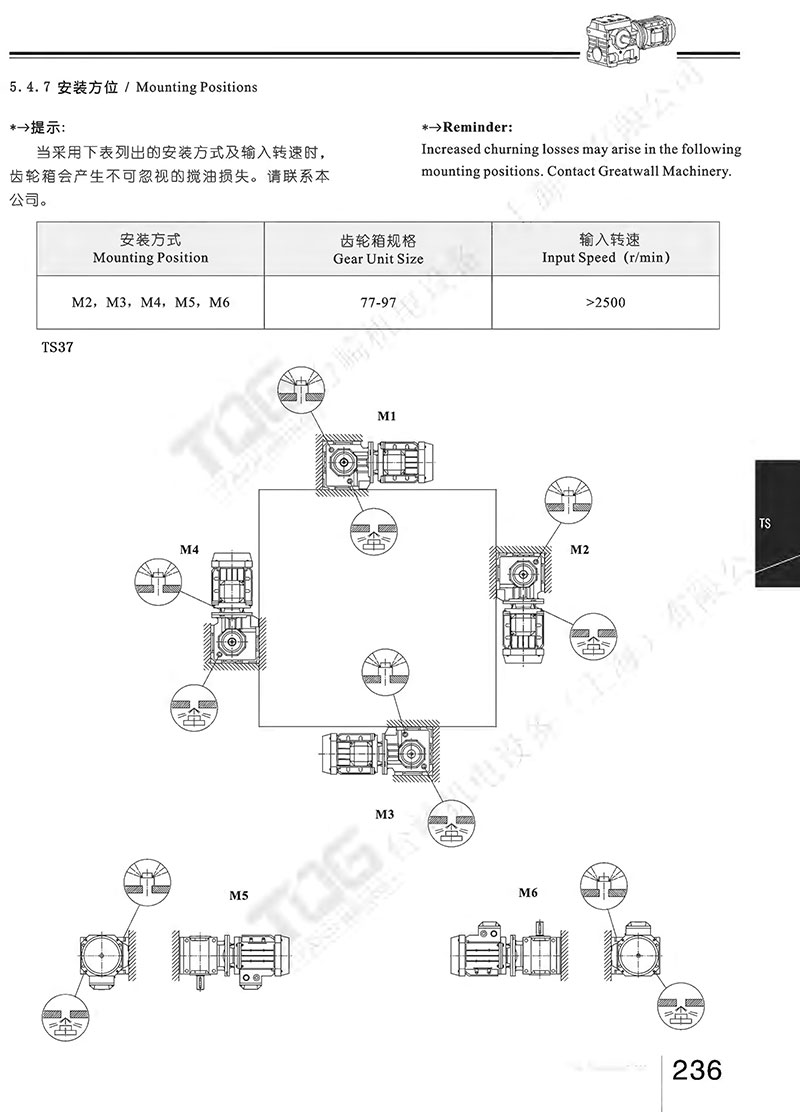

2、安装方式:底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。

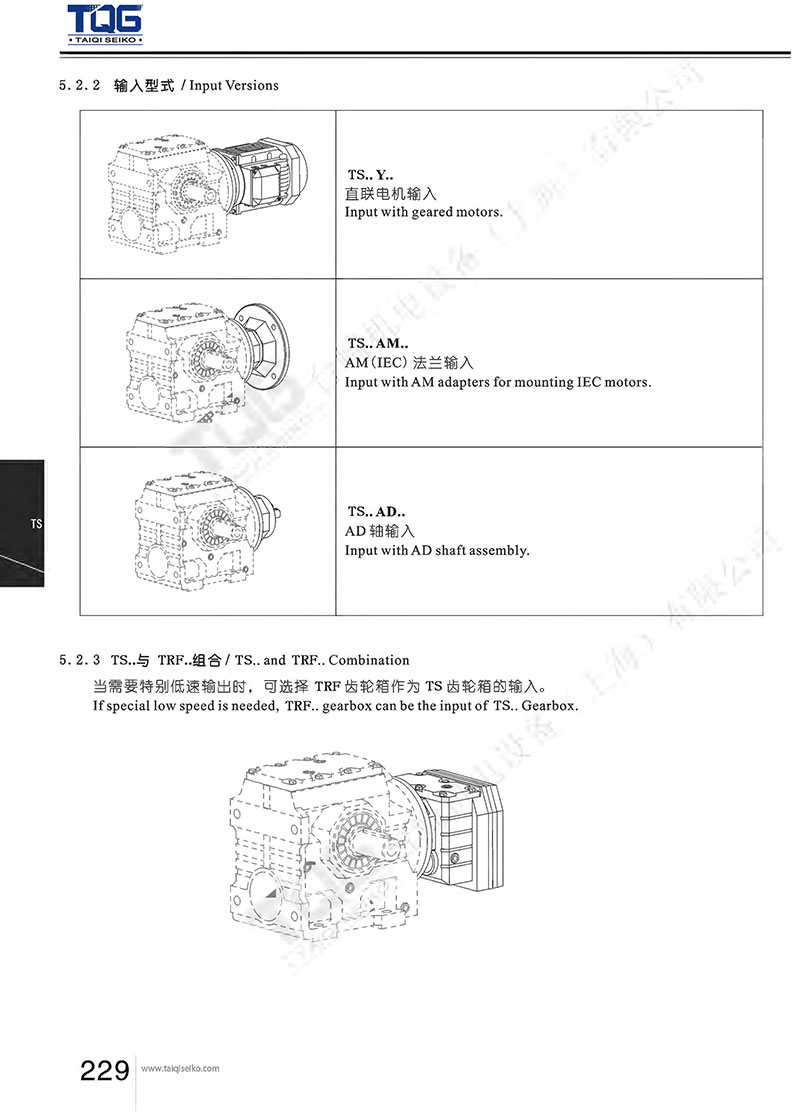

3、输入方式:电机直联、电机皮带联接或输入轴、联接法兰输入。
4、平均效率:减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。
5、和R系列组合能得到更大的速比。

技术参数:

速比范围:基本型9.96~244.74,S/R组合型可达到8608
扭矩范围:43~4200 Nm
功率范围:0.18~22 kW

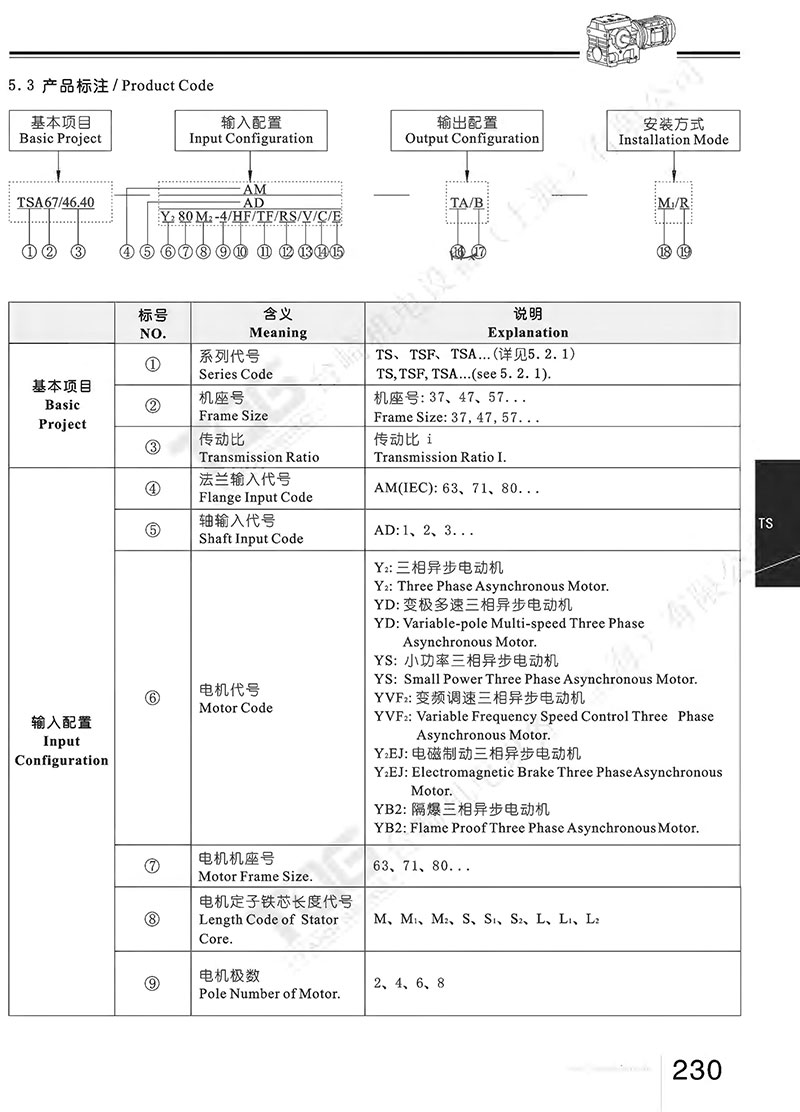

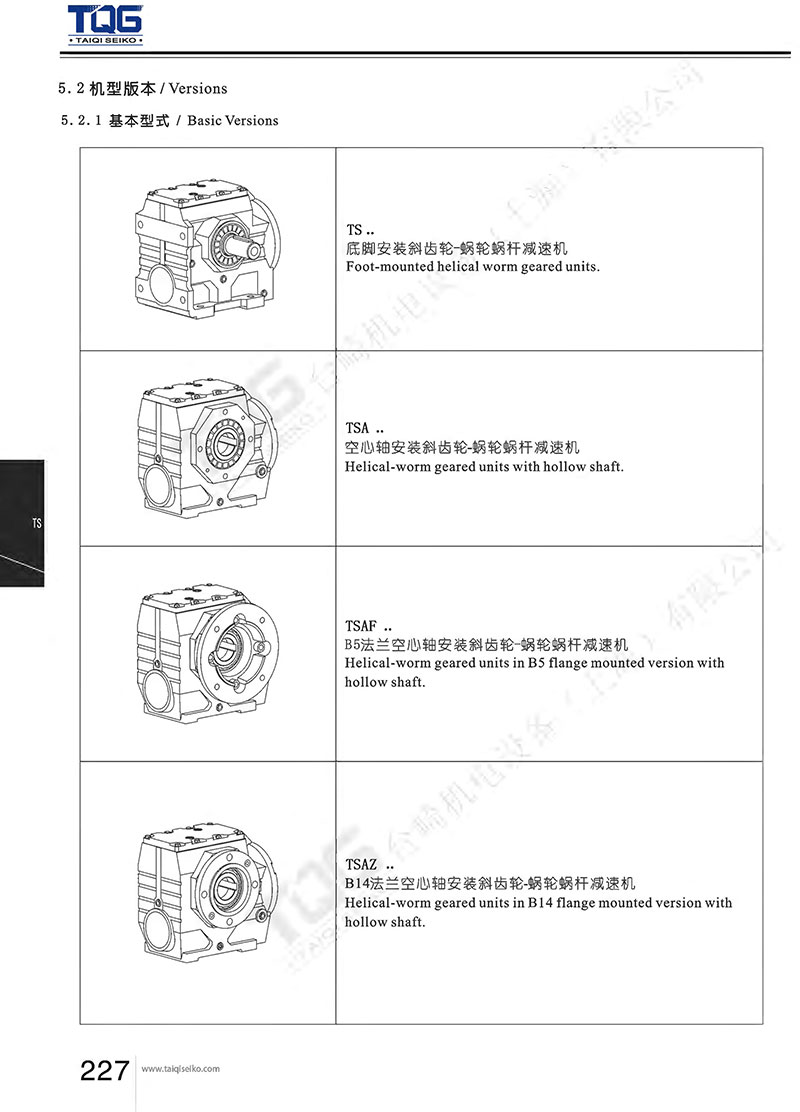

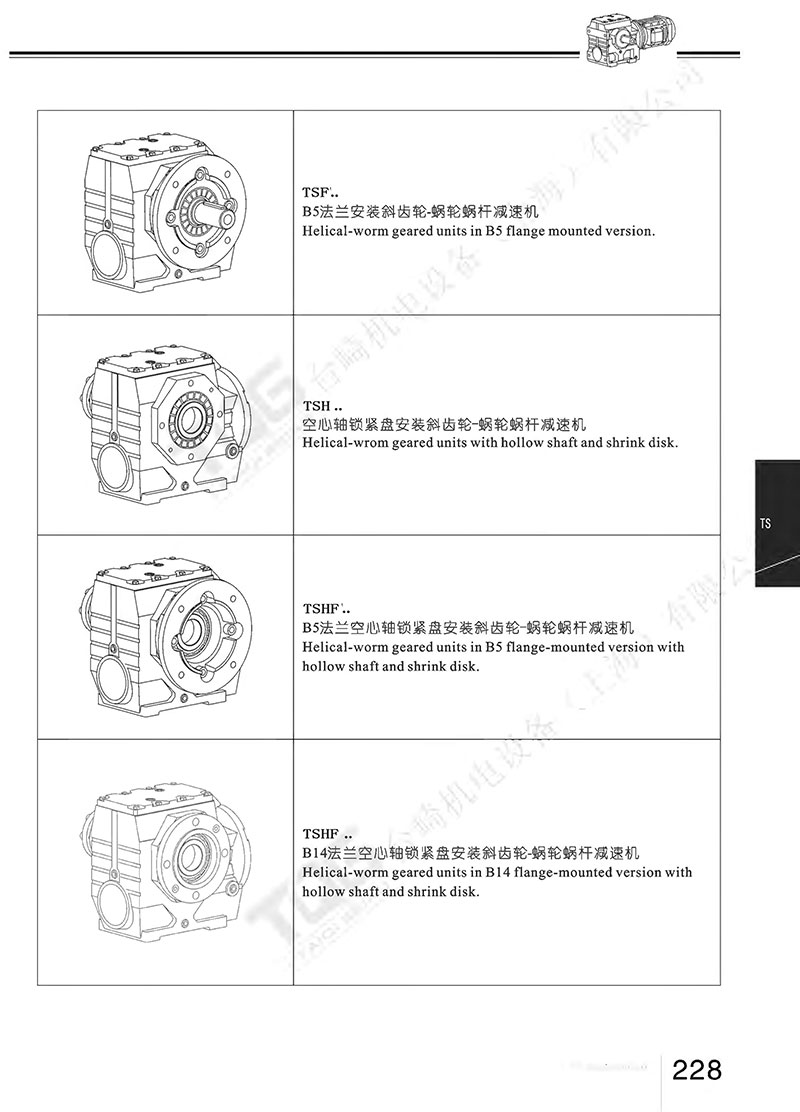

结构形式:

S-轴伸式联接 SF-轴伸式、法兰安装 S...S-表示轴输入 SA-轴装式联接
SAF-轴装式、法兰安装



S37 S47 S57 S67 S77  S87 S97 S107 S127 S157 S167 SAB37 SAB47 SAB57 SAB67 SAB77 SAB87 SAB97 SAB107 SAB127 SAB157 SAB167

SA37 SA47 SA57 SA67 SA77 SA87 SA97 SA107 SA127

SAF37 SAF47 SAF57 SAF67 SAF77 SAF87 SAF97 SAF107 SAF127

SHB37 SHB47 SHB57 SHB67 SHB77 SHB87 SHB97 SHB107 SHB127 SHB157 SHB167 SVB37 SVB47 SVB57 SVB67 SVB77 SVB87 SVB97 SVB107 SVB127 SVB157 SVB167

SA37 SA47 SA57 SA67 SA77 SA87 SA97 SA107 SA127 SA157 SA167 SH37 SH47 SH57 SH67 SH77 SH87 SH97 SH107 SH127 SH157 SH167 SV37 SV47 SV57 SV67 SV77 SV87 SV97 SV107 SV127 SV157 SV167

SAZ37 SAZ47 SAZ57 SAZ67 SAZ77 SAZ87 SAZ97 SAZ107 SAZ127 SAZ157 SAZ167 SHZ37 SHZ47 SHZ57 SHZ67 SHZ77 SHZ87 SHZ97 SHZ107 SHZ127 SHZ157 SHZ167 SVZ37 SVZ47 SVZ57 SVZ67 SVZ77 SVZ87 SVZ97 SVZ107 SVZ127 SVZ157 SVZ167

S37R17、S47R17、S57R17、S67R37、S77R37、S87R57、S97R57

SAF37R17、SAF47R17、SAF57R17、SAF67R37、SAF77R37、SAF87R57、SAF97R57

SAZ37R17、SAZ47R17、SAZ57R17、SAZ67R37、SAZ77R37、SAZ87R57、SAZ97R57
